19 - Tomando uma forma

IMAGEM

Dia 18 - Problemas...

1. Meu componente de comando de voz não reconhece o arduino mega 2560;
2. Com isso eu precisei pesquisar comunicação entre arduinos e minha arquitetura ficou consideravelmente mais complicada;
3. O arduino UNO controla:
1. LCD
2. Componente de comandos de voz
3. Sensor ultrassônico;
4. O Arduino mega 2560 controla:
1. Shield Motor L293D
2. Servo Motor do pescoço;
5. Pesquisei comunicação entre arduinos e até o momento o que funcionou foi colocando o pino TX (transferencia de dados serial) no RX (receptor de dados na serial) do outro arduino e conectando os GNDs. Só que com o L293D esse pino já é usado e pra isso preciso de novos testes.

LINKS

http://labdegaragem.com/forum/topics/comunica-o-serial-entre-dois-arduinos

http://www.seucurso.com.br/index.php?option=com_content&view=article&id=409:comunicacao-entre-dois-arduinos&catid=901:arduino&Itemid=65

https://odelotstuff.wordpress.com/2013/12/20/4-se-comunicar-com-o-mundo-exterior-ler-e-escrever-na-porta-serial/

http://arduinizando.blogspot.com.br/2013/02/comunicacao-serial-entre-arduinos.html?m=1

http://www.arduino.cc/en/Tutorial/MasterWriter

IMAGEM

Dia 17 - WTV-020 e distribuição dos componentes

1. Comecei a pesquisar sobre o meu módulo de voz WTV-020 SD.
2. Gravei 4 sons para teste(Nome, bom dia, boa noite e bem vindo);
3. Estou pensando em como eu vou distribuir as peças dentro do "corpo (pote de sorvete)" do robô;
1. Ideia 1: Colocar duas buchas no porte de sorvete dividido em duas partes. Quando tiver que mexer, tira dois parafusos de um lado e poderei mexer e consertar algo no robô
1. Pro: Não precisa mexer nos componentes para abrir o robô;
2. Contra: tem que mexer nos parafusos
2. Ideia 2: Colocar o pote de sorvete com tampa e quando precisar mexer alguma coisa retirar a tampa.
1. Pró: Sem parafusos pra mexer e abrir seria simples
2. Contra: Estrutura dos componentes da cabeça poderia ser comprometida;
4.


LINKS

https://www.youtube.com/watch?v=BS_GA9HMvMA

http://forum.arduino.cc/index.php?topic=117009.0

http://www.instructables.com/id/How-to-use-WTV020SD-16P-with-Arduino/

http://www.buildcircuit.com/example-1-using-wtv020sd-16p-music-module-with-arduino/

http://avrproject.ru/chasy-budilnik/WTV020SD.pdf

IMAGEM

Dia 16

1. Depois de ficar dias empacado no chassi e motor, descobri com a ajuda do grupo do arduino brasil que o problema era que eu estava usando a bateria de 9V e deveria usar 4 pilhas de 1,5V em série;
2. com isso basicamente falta montar o robô. A parte eletrônica com exceção do DHT22 (que mede temperatura e umidade) já estão em mãos;
3. Hoje chegou o módulo de som do arduino, que fará o robô falar, nos próximos dias vou testar ele;
4. Juliana colocou mais requisitos para o Robô que devem ser implementados na versão 2.0 apenas (quer que ele seja secretário dela);
5. Um problema de lógica que estou tendo. Quero mapear minha casa para que o robô a partir de um ponto chegue a outro cômodo (aceito ajuda de quem ler esse post);

Dia 15

1. Não consegui fazer funcionar o chassi com as rodas direito;
2. Com alimentação do notebook no arduino, apenas um motor roda, com a bateria 9V nenhum deles funciona.
3. Os motores estão bons pois eu testo eles direto no 5V do arduino e os dois rodam na velocidade máxima normalmente;

IMAGEM

Dia 14

1. O shield L293 que eu pensei que seria fácil está dando mais trabalho que eu pensei;
2. Estou usando o arduino mega 2560 com o shield mas não estou conseguindo fazer com que os dois motores funcionem, apenas um e as vezes;
3. fiz o primeiro armengue, colocando uma porca enorme pra prender o parafuso no arduino;
4. preciso soldar os fios no motor;
5. Meu dock de 4pilhas 1,5V parece estar com problemas, por sorte comprei um para pilha 9V na santa ifigênia;
6. Comecei a marcar o porte de sorvete que será o corpo do robô para receber os componentes;
7. preciso fazer um planejamento minucioso de onde ficará cada componente dentro do corpo do robô pois preciso me preocupar com:
1. certeza que precisará de novas pilhas;
2. colocar novo sketch no arduino;
3. novos componentes

IMAGEM

Dia 13 - Esquema

1. Esquema para ver se o arduino mega tem entradas suficientes para todas as minhas entradas;
2. Constatado que dá e sobra;
3. Motor shield do desenho está na versão errada mas é apenas uma noção do real (no desenho é o L298 e o meu é L293);

IMAGEM

Dia 12

1. Pesquisei sobre a possibilidade do corpo do Robô ser de acrílico ou da mesma madeira usada nos brinquedos de miriti;
2. Comprei umas peças na santa ifigênia, Rua sta ifigênia número 295. Um prédio só de componentes elétricos;
3. Comprei alto falante para o módulo de som WTV020-SD, uma nova placa de fenolite para o circuito dos olhos, o binoculo e um suporte para pilhas 9V;
4. Atualizei o código fonte para as novas entradas de voz (https://bitbucket.org/amarianno/hero-e/) ;
5. Para esse projeto, arduino uno R3 apenas não vai ser suficiente, preciso de um arduino MEga 2560 com mais entradas;

IMAGEM

Dia 11 - Requisitos novos e comandos de voz gravados

1. Dois requisitos novos devem ser adicionados ao HERO-E:
1. Falar (sons previamente inseridos);
2. Medição de temperatura e humidade;
2. Para o som provavelmente usarei o WTV020-SD (https://www.youtube.com/watch?v=BS_GA9HMvMA)
3. Para o sensor de humidade e temperatura usarei o DHT22;
4. Atualizei e gravei os comandos de voz da minha estrutura analítica;
5. cada número na estrutura representa o ID das gravações no módulo de voz;

IMAGEM

LINKS

http://www.arduinoecia.com.br/2015/02/sensor-de-temperatura-e-umidade-dht22.html

https://www.youtube.com/watch?v=BS_GA9HMvMA

http://forum.arduino.cc/index.php?topic=117009.0

http://www.instructables.com/id/How-to-use-WTV020SD-16P-with-Arduino/

http://www.buildcircuit.com/example-1-using-wtv020sd-16p-music-module-with-arduino/

http://avrproject.ru/chasy-budilnik/WTV020SD.pdf

Dia 10 - Voice Module V3 + LCD

1. Requisito do robô de reconhecimento de voz está sendo implementado com êxito;
2. Não usar o potenciômetro e usar o pino PWM no arduino: http://br-arduino.org/2014/12/lcd-arduino-e-o-display-lcd-1602-hd44780-splc780d.html
3. Gravei dois registros, o som "CASA" e o som "SAUDAÇÃO";
4. O HERO-E vai responder de uma forma diferente dependendo dos comandos;
5. Não gostei da capitação do microfone, como a entrada do chip é uma entrada normal de microfone do computador, vou colocar um melhor;
6. O circuito de reconhecimento de voz grava até 80 comandos mas só sobe na memoria até 7 por vez, com isso coloquei um comando que chama um MENU e a partir desse menu eu chamaria outras 6 opções de comandos de voz referentes a aquele menu. EX: HEROE (ativa os comandos de voz levantando na memoria o menu) ---> Saudação (ativa 6 comandos do grupo das saudações) --> CASA (mostra no LCD a mensagem "bem vindo em nossa casa");

IMAGEM

Esquema de comandos de voz - Versão beta

LINKS

Narcoleptic para diminuir a bateria nas funções delay: http://br-arduino.org/2014/12/arduino-e-bateria-providencias-simples-para-reduzir-o-consumo.html

Dia 9 - Algumas vitórias importantes

1. Aprendi na marra a usar a ferramenta que tira a solda e consegui consertar a solda no meu LCD que funcionou perfeitamente;
2. A primeira vez que liguei o LCD, não consegui ver as letras porque coloquei um resistor muito forte, com o potenciômetro consegui ajustar e as letras apareceram;
3. A integração do LCD maior será com o reconhecimento de voz que ainda não consegui fazer funcionar (tive alguns bons avanços);
4. Me ajudou muito: https://www.youtube.com/watch?v=wXvlk5I4kSc
5. Segui esse esquema de pinos:



IMAGEM








LINKS
http://blog.filipeflop.com/display/controlando-um-lcd-16x2.html


http://labdegaragem.com/profiles/blogs/tutorial-lcd-com-arduino

Dia 8 - Soldagem[2]

1. Fiz as trilhas da minha soldagem de treino e tudo funcionou, meu LED acendeu como era esperado apesar de visualmente a soldagem ter sido uma bosta;
2. a solda não ficou lá essas coisas, preciso de mais treino;
3. Descobri que minha placa Voice Recognition Module V3 tem um defeito e não achei na net alguem que conseguiu resolver, comecei a seguir esse cara (https://www.youtube.com/watch?v=H51aOdmI59E) pra ver se ele acha uma resolução;
4. soldei os pinos do meu LCD, acho que fiz cagada porque agora está dando curto circuito, acho que os pinos estão encostando um no outro;
5. Previsão de término da primeira versão do Robô: 8 meses;

IMAGEM

Dia 7 - Soldagem[1]

1. Chegou o kit para soldagem;
2. Testei na placa de fenolite mas ainda faltavam alguns conselhos e fazer isso a partir de 1h da manhã com as luzes apagadas não faz o resultado ser bom;
3. soldei os componentes mas não fiz as trilhas, então não funcionou;
4. tentar novamente...

IMAGEM

Dia 6 - LEDs

1. Comecei a estudar as vídeo aulas de eletrônica básica no link: https://www.youtube.com/channel/UCRhECnhnrWU-SqJaDXhLwow;
2. Não fui na santa efigênia / 25 de março. Preciso comprar alguns itens não eletrônicos para fazer o robô (binóculos, case para as placas);
3. Dentro de um binóculo vão ficar os LEDs verdes que serão os olhos do robô;
4. No teste, usei uma resistência de 470 ohms. Teoricamente eu precisaria usar a fórmula de calculo de voltagem (V(voltagem) = R (resistência) * I (corrente em Amperes)), mas simplesmente escolhi o de 470 ohms que funcionou pra todos os LEDs, de baixo e alto brilho;
5. Fiz uma pequena "sirene de polícia" pra testar....

IMAGEM

Dia 5

1. Constatei que não tem mesmo como correr do ferro de solda e comprei um KIT SOLDAGEM (ferro de solda, local pra suporte, estanho, esponja vegetal, multímetro, um sugador que puxa a solda e uma placa de fenolite para treinar a solda tudo por R$99) que deverá chegar semana que vem;
2. Estudei um pouco de solda nesse link:  https://www.youtube.com/watch?v=9fBX5cTSqgI
3. Testei meus motores que estão funcionando perfeitamente;
4. Ontem passei na loja física da Lab de garagem que é um lixo, uma atendente sem a menor paciência e quase nada pra ser vendido;
5. Agora é esperar chegar meu shield, LCD e servo motor.
6. Versão 1.0 do código do robô feita na linguagem do arduino que é algo que parece muito com C;
7. Amanhã, Santa Efigênia para ver o que eu encontro por lá...

IMAGEM

Dia 4 - Nem só de vitórias vive o homem...

1. Tirei mais um turbilhão de dúvidas hoje com o consultor de assuntos de eletrônica, o Tomaz;
2. Estudei...
3. Chegou meu módulo de reconhecimento de voz e eu achei que estava quebrado por vir sem pinos, mas na tentativa e erro vi que ele funciona colocando os jumpers macho nele;
4. Funciona a alimentação, porém ao tentar acionar os settings da placa dá erro : Check system settings error or timeout
5. Vou precisar pesquisar como usar esse módulo sem os pinos;

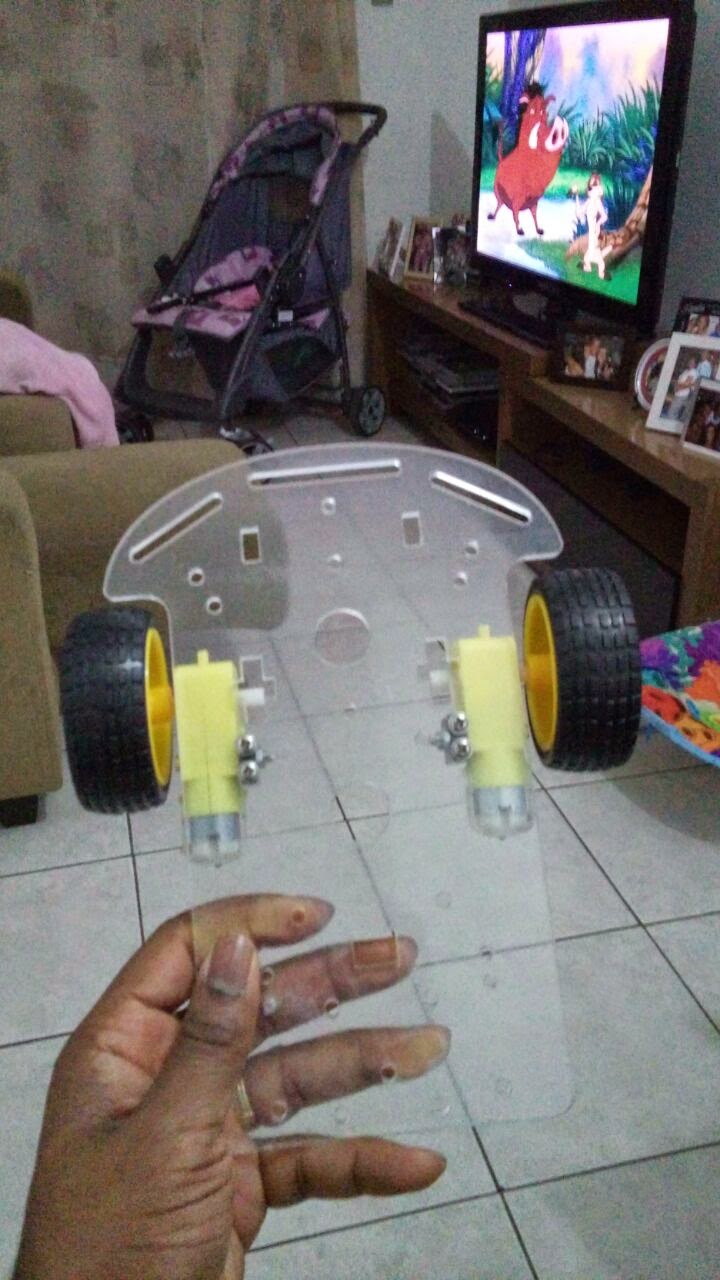

Dia 3 - Chegou meu kit com os "pés" do Robô...

1. Comecei a montagem do kit chassi do Robô que comprei por R$70;
2. Não é tão fácil quanto parece;
3. Não posso montar ele inteiro pois não tenho ferro de solda para conectar os fios ao motor; :(

IMAGEM
